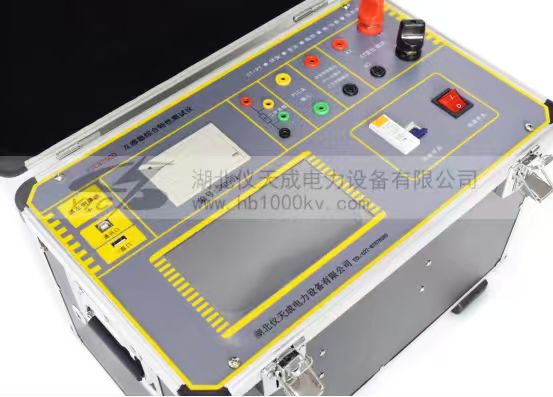

儀天成YTC8750D互感器綜合特性測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。

一、產品簡介

YTC8750D互感器綜合特性測試儀僅需進行簡單的數字設定：設定互感器的額定參數。儀器將全過程自動記錄數據，并自動將變比極性、伏安特性曲線等計算并顯示出來，省去換線、手動調壓、人工記錄、整理、描曲線等煩瑣勞動。使用極為簡單的操作和接線方法以實現互感器的測量，極大的降低了工作強度和提高了工作效率，方便現場開展互感器的測量工作；快捷、簡單、精確、方便。

二、功能特點

1.可測試CT/PT的：“伏安特性”，“5％、10％誤差曲線”，“變比、極性”，“角差、比差”，“二次直阻”及“二次負荷”，“二次回路”，“二次耐壓”和退磁功能。

2.測試滿足GB1208、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。

3.7寸彩色觸屏自帶中文輸入法，可輸入中文編號。

4.界面友好美觀，全中文圖形界面，面板自帶打印機，可隨時打印曲線圖及測試數據。

5.帶有大容量存儲器，可存儲4000組測試數據，數據掉電永不丟失；

6.試驗完畢后將數據存入U(xiǎn)盤，可以在電腦端用軟件進行數據分析，并生成WORD報告。

7.具備聯機功能，可通過電腦控制儀器進行試驗。

8.拐點自動計算功能；具有完善的數據查詢、瀏覽、打印、刪除功能；自帶日期/時間功能。

9.單機一體化，重量輕，僅重26Kg，方便攜帶，便于流動試驗。

三、技術參數

測試用途：保護和計量類CT、保護類PT

輸入電源

電壓：AC220V/±10%

頻率：50Hz/±10%

最大功率：5KVA

CT伏安

最大電壓：0~2500V/3000V(選配)

最大電流：20A

精度：±0.5%

CT變比

最大電流：0-600A/1000A(選配)

最大電壓：0-7V

精度：±0.5%

PT伏安

最大電壓：安全設限：0~500V

最大電流：20A

精度：±0.5%

PT變比

最大電壓：0~2500V/3000V(選配)

精度：±0.5%

比差

精度：±0.5%

相位

精度：±3min

直阻測量

范圍：0~20Ω

精度：0.5%

一次通流

范圍：0~200A/5分鐘

二次耐壓

范圍：0~2500V/5分鐘

儀天成YTC8750D互感器綜合特性測試儀僅需進行簡單的數字設定：設定互感器的額定參數。儀器將全過程自動記錄數據，并自動將變比極性、伏安特性曲線等計算并顯示出來，省去換線、手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
