主要特性：

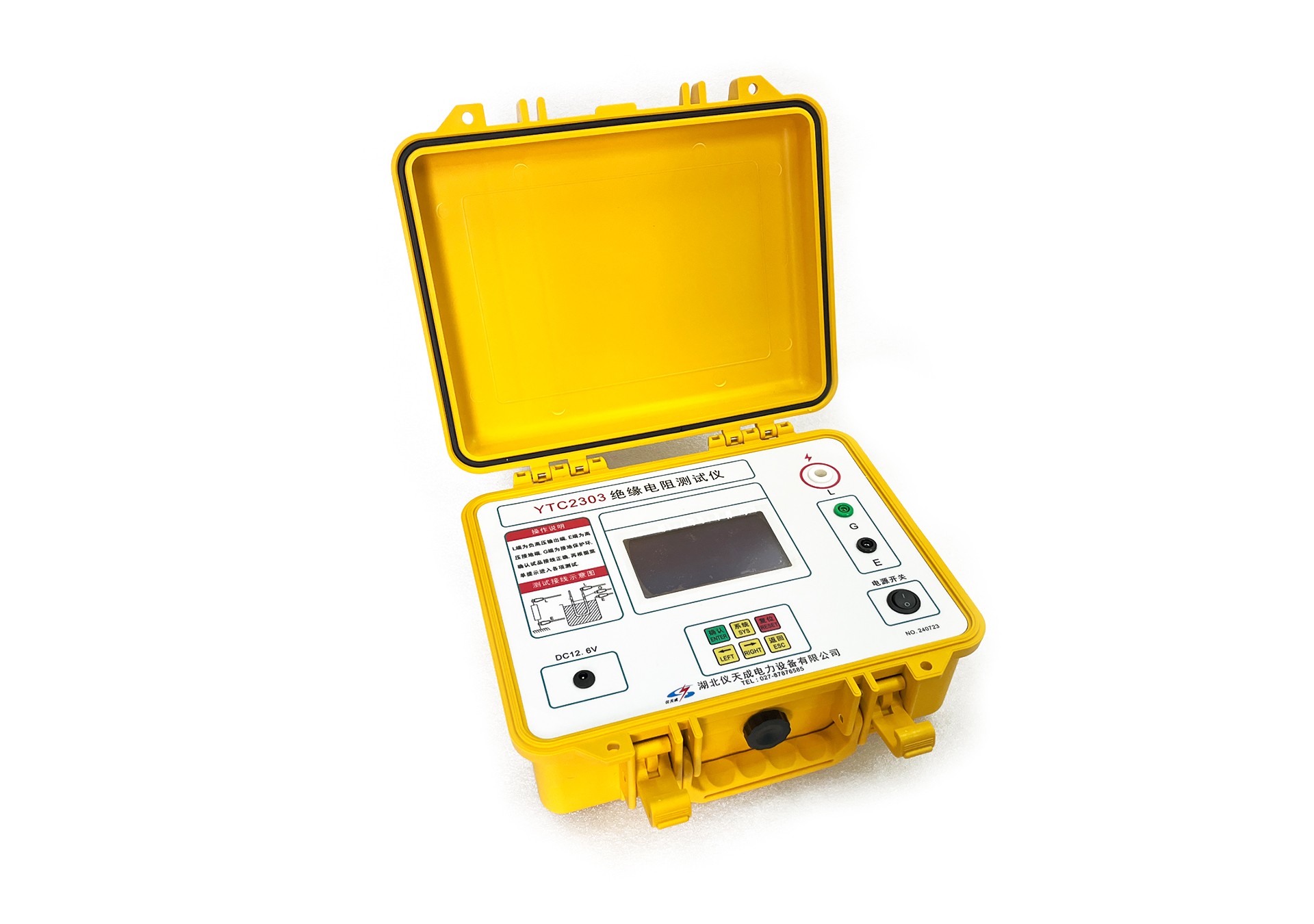

充電電流是影響大容量容性試品絕緣電阻測試精度的核心因素，充電能力越強，吸收比測試結果越接近真實值。YTC2303短路電流大于5mA，有效克服了傳統兆歐表短路電流偏小導致的測試不準、易受干擾等弊端。儀器采用實時電壓電流采樣運算機制，即便測試過程中電壓出現波動，仍可通過歐姆定律精準計算電阻值，確保結果穩定可靠。

本機采用先進單片機控制流程，人機交互界面清晰，機身便攜、操作簡便；內置高性能大容量充電電池，支持交直流兩用，并設有欠壓保護與電池過充保護功能，適配多樣現場作業環境。針對大容性負載測試場景，儀器在測試完成后可實現快速自動放電，并實時監測放電全過程，保障操作安全。此外，儀器支持當前時間自動顯示及歷史測試數據（含時間戳）保存功能，為試驗人員提供了極大便利。

主要技術指標：

1. 輸出電壓

• 輸出檔位：DC 500V / DC 1000V / DC 2500V / DC 5000V / DC 10000V

• 電壓誤差：±5%FS（FS為滿量程值）

• 滿足容性負載快速充電要求

• 短路電流 5mA，具備自動快速放電功能及殘余電壓顯示

2. 功能參數

• 自動量程切換，讀數便捷

• 電阻顯示范圍：0Ω ~ 35TΩ

  • 500V檔：0 ~ 10GΩ

  • 1000V檔：0 ~ 10GΩ

  • 2500V檔：0 ~ 500GΩ

  • 5000V檔：0 ~ 10TΩ

  • 10000V檔：0 ~ 35TΩ

• 模擬進度條顯示范圍：0 ~ 10TΩ

• 電容放電：5000V降至50V，＜250ms/μF

• 防護等級：IP65（蓋子閉合）/ IP40（蓋子打開）

• 安全標準：符合IEC61010-1、CAT IV 600V要求

3. 電阻測試精度

• 1MΩ ~ 10MΩ：±5%FS

• 10MΩ ~ 10GΩ：±3%FS

• 10GΩ ~ 100GΩ：±5%FS

• 100GΩ ~ 500GΩ：±20%FS
