儀天成YTC2011絕緣電阻測試儀采用微電腦控制，大屏幕彩色液晶LCD屏顯示，觸摸輸入。性能穩定，屬智能化儀表。

一、性能特點

1）抗干擾能力強，適合在強電磁干擾環境中測量。

2）有0.25kV、0.50kV、1.00kV、2.50kV、5.00kV、10.0kV共6個輸出電壓等級。

3）自動測量R15、R60、R600，自動計算吸收比、極化指數，同時顯示泄漏電流和吸收電容。

4）帶載能力強，短路電流約5mA。

5）測量范圍最大為0 ~10TΩ，自動切換量程。

6）模擬條指針與數字顯示相結合，形象的表明數據的變化趨勢及準確的測量結果。

7）隨時顯示測試時間，且每隔15秒蜂鳴器自動鳴叫提示。

8）能設置測試時間，達到預定的測試時長后，自動停止測量。

9）測量完畢自動泄放高壓，高壓泄放時間不超過30秒。

10）自動測量環境溫度、空氣濕度及每次測試的日期與時間。

11）能保存900組測量結果，且數據20年可不丟失。

12）自帶RS232串行接口，能與計算機數據通信。

13）非測試狀態下，5分鐘無任何操作，儀器提示關機。

二、技術參數

額定測試電壓 250V  500V  1KV  2.5kV  5kV 10kV

測量上限值 500G  1T    2T   5T   10T  10T

測量下限值 0.1 MΩ

輸出電壓誤差 ±5%

短路電流 約5mA

準確度等級 5.0級

下半量程范圍基本誤差 ±( 5%·Rx + 1d )

上半量程范圍基本誤差 ±( 10%·Rx + 2d )

高壓顯示誤差 ±( 5%·Ux + 1d )

泄漏電流顯示范圍

及誤差 0.1nA~9.9mA    5%

吸收電容顯示范圍

及誤差 0.1pF~99μF    5%

溫度測量誤差 ±0.5℃

空氣濕度測量誤差 ±2%RH

供電電源 12V 鋰電

電池一次充電使用時間 30天 每天10次DAR和5次PI測試

絕緣電阻 > 500 MΩ（測試線與機殼間）

耐壓 AC10.0kV 50Hz 1min

（測試線與機殼間）

工作溫度與濕度 0℃ ~ + 40℃   < 85%RH

貯存溫度與濕度 - 20℃ ~ + 50℃  < 90%RH

外形尺寸 270（L）×240（W）×165（H）（mm）

重量 ≈ 4.5kg

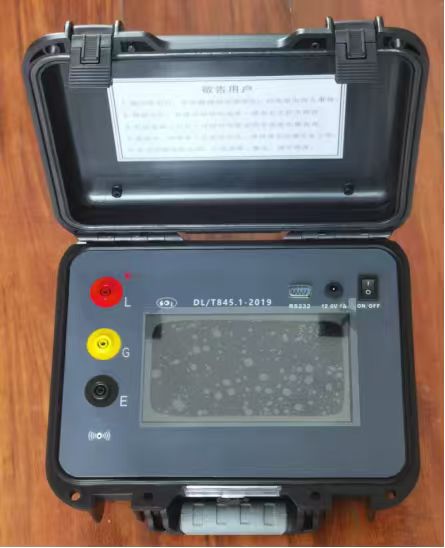

三、外形介紹

1.電源開關    2.充電插口    3.RS232串行口

4.觸摸顯示彩屏 5.溫濕度傳感器 6.L端插孔座

7.G端插孔座 8.E端插孔座 9.蜂鳴器

儀天成YTC2011絕緣電阻測試儀具有全面完善的保護功能，工作可靠性高！
