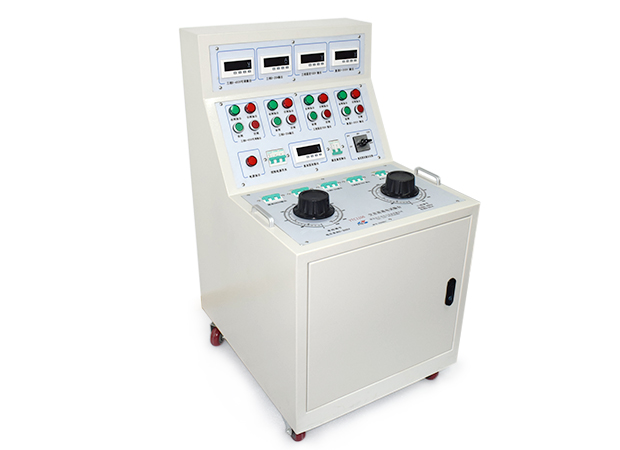

儀天成YTC1106系列高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。

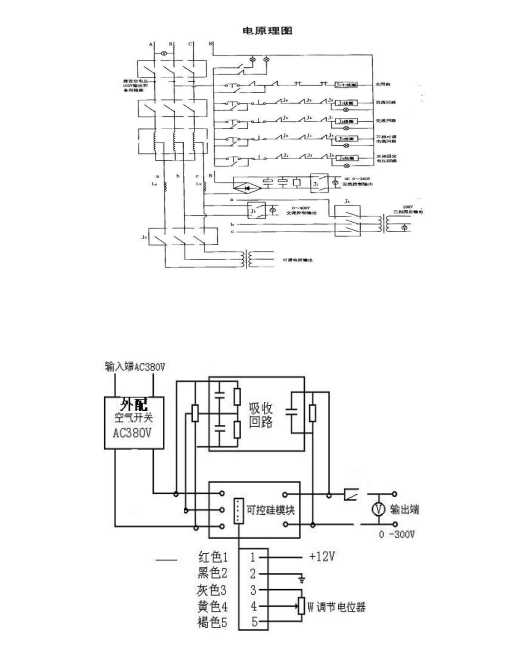

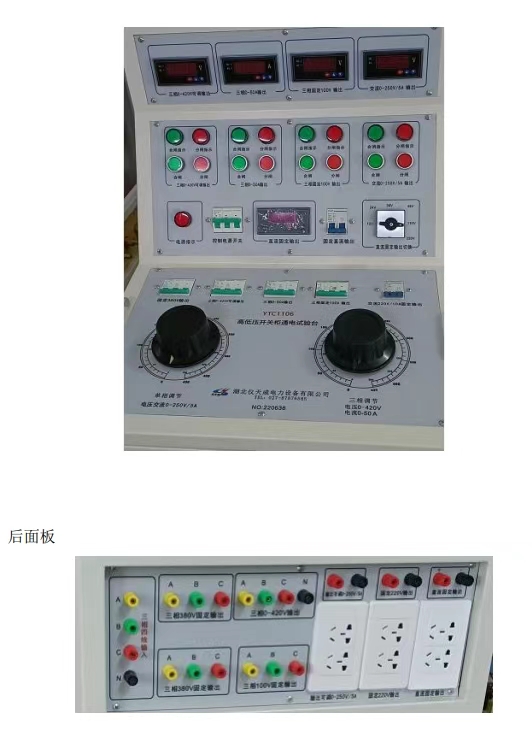

一、面板示意圖及線路原理圖

二、功能說明

1、輸出線接線柱前串接50A、16A空氣開關作為短路保護。根據用戶特殊要求，參數中3 – 4項，可以同時合分閘，沒有互鎖。請用戶注意使用中的要求。最好每次只能有一組電源輸出工作。

2、技術參數中6–7項不受接觸器控制，只要總電源開關閉合，即可輸出單相AC220V輸出（固定值）、三相AC380V輸出（固定值）

3、直流合閘電源輸出DC 12.24.36.48.110.220V（大容量）是獨立的單元 ，可以脫離主體柜，單獨使用；也可以與主體柜合并使用，直接從柜體后面板直流電壓輸出接線柱輸出。

4、三相轉換開關K1、三相AC380V電壓表

三、技術參數

入電源 三相四線AC380V

輸出電壓及電流

1、三相AC100V輸出（固定值） 一組

2、三相AC 0 - 50A輸出（〈10V，可調值） 一組

3、交流操作電壓輸出

AC 0 – 420V，220V時，電流小于10A 一組

4、直流操作電壓輸出24V.36Ⅴ.48Ⅴ.110Ⅴ.220Ⅴ

5、單相AC220V輸出（固定值，插座形式） 二組

6、三相AC380V輸出（固定值，接線柱） 二組

外形尺寸 680*730*900mm

重量 約75kg

儀天成YTC1106系列高低壓開關柜通電試驗臺操作方便，大大的提高了工作效率。
