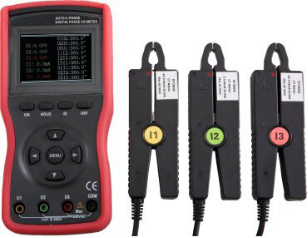

儀天成YTC2220XS三相數字相位伏安表是我公司精心研制的一款專為現場測試的多功能、數字式、智能化儀表，具有高精度、高穩定、低功耗、使用方便等特點。可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的新型電力儀表。

一、產品功能

在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等

二、主要特點

1.智能化設計，減少了操作的繁瑣性，降低了誤操作的可能性，具有高精度、高穩定、低功耗、使用方便等優點。

2.采用電壓互感器和電流鉗方式輸入，機內無高壓，3路輸入間完全隔離，安全可靠。

3.尖小形鉗口適合于排線密集的場所。

4.測試線采用電力專用電纜線，彈棒插頭和鱷魚夾均有絕緣保護。儀表采用絕緣防滑護套。

配有USB接口，可存儲500組數據，通過系統軟件上傳所存數據到電腦，便于讀取、保存、報表、打印歷史數據等。

三、技術參數

功    能 同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等

鉗口尺寸 Φ8mm

電    源 DC9V 堿性干電池(1.5V LR6×6)

工作電流 開啟背光燈最大耗電135mA，電池連續工作約6小時

關閉背光燈儀表耗電90mA，電池連續工作約9小時

顯示模式 2.8寸TFT彩色液晶屏；顯示域58mm×44mm

儀表尺寸 長寬厚：196mm×92mm×54mm

電壓量程 AC 0.00V～600V

電流量程 AC 0.0mA～20.0A

相位量程 0.0°～360.0°

頻率量程 45.00Hz～65.00Hz

有功功率量程 0.0W～12kW

無功功率量程 0.0var～12kvar

視在功率量程 0.0VA～12kVA

功率因數量程 -1.000～1.000

電流矢量和 0mA～60.0A

分 辨 力 電壓：AC 0.01V

電流：AC 0.1mA

相位：0.1°

頻率：0.01Hz

有功功率：0.1W

無功功率：0.1var

視在功率：0.1VA

功率因數：0.001

電流矢量和：1mA

相    序 正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍

反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍

儀天成YTC2220XS三相數字相位伏安表又名智能型三相數字相位伏安表、多功能三相數字相位伏安表、三鉗數字相位伏安表等，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。
