儀天成YTC601A帶電電纜識別儀又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。

一、產品簡介

發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ125mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。

帶電識別時：采用卡鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10kHz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。

停電識別時：采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。

 接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，帶電識別時具有發射信號標定功能，同時可以標定10條電纜，顯示信號強度和檢測結果，關機自動保存標定數據；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。

 柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

二、技術參數

發射機規格

功    能：發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示

電    源：11.1V大容量可充鋰電池，充滿電連續工作約8小時

輸出方式：帶電識別時卡鉗耦合；停電識別時直連輸出

發射頻率：625Hz、1562Hz、2500Hz、10KHz（帶電識別時），按上下箭頭鍵調節發射頻率

脈沖電壓;500V（停電識別時）

脈沖電流:最大5A（取決于回路電阻的大?。?/span>

脈沖頻率:1次/秒

脈沖寬度: 2ms

測試線長:3米，帶鱷魚夾，紅黑各1條

發射鉗尺寸 :長寬厚320mm×180mm×35mm

發射鉗內徑 :φ125mm

發射鉗線長 :4m

接地針尺寸 :長寬厚225mm×100mm×10mm

發射機尺寸 :320mm×275mm×145mm

顯示模式:超大LCD實時顯示剩余電池電壓，具有背光燈

接收機規格

功    能:帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量

電    源:7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時

接收頻率:625Hz、1562Hz、2500Hz、10KHz（帶電識別時，按左右箭頭鍵調節接收頻率大?。?/span>

增益強度:1dB、10dB、20dB按左右箭頭鍵調節增益強度

額定電流:約300mA max

顯示模式:3.5寸真彩液晶屏顯示，彩色圖標指示

信號標定:可標定電纜數量：1～10條（帶電識別時）

有，標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一

具有一次標定多條電纜的功能，每條電纜標定好后不能改變測試頻率和放大倍數，否則要重新標定

方向識別:有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一

識別成功

電纜識別成功綠色打鉤圖標指示（√）

非目標電纜 非目標電纜紅橙色打叉圖標指示（×）

接收機尺寸 :長寬厚207mm×101mm×45mm

柔性電流鉗 :長約630mm，線徑6 mm或12.5mm

線圈內徑:φ200mm（可以根據需要定制更大口徑）

引線長度

柔性電流鉗引線長度：2m

電壓測試線 長1m (紅黑各1條)

檢測范圍：停電識別：線圈可檢測回路電阻為0Ω～8kΩ的脈沖信號；檢測回路電阻為8kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-20公里，主要由接地電阻與線纜電阻決定)

帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-6公里，主要由接地電阻與線纜電阻決定)

量程

交流電壓： 0.00V～600V(50Hz/60Hz)

交流電流： 0.00A～5000A(50Hz/60Hz)

電流頻率： 45Hz~70Hz

精度

交流電壓：±2%±3dgt

交流電流：±2%±3dgt

電流頻率：±2Hz

識別信號：彩色信號幅度和數字顯示

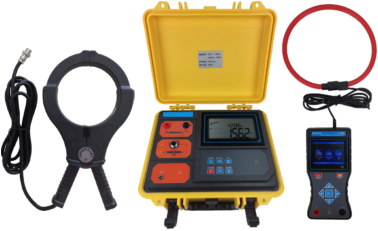

儀天成YTC601A帶電電纜識別儀同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成，帶電電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返操作時間，提高工作效率。
