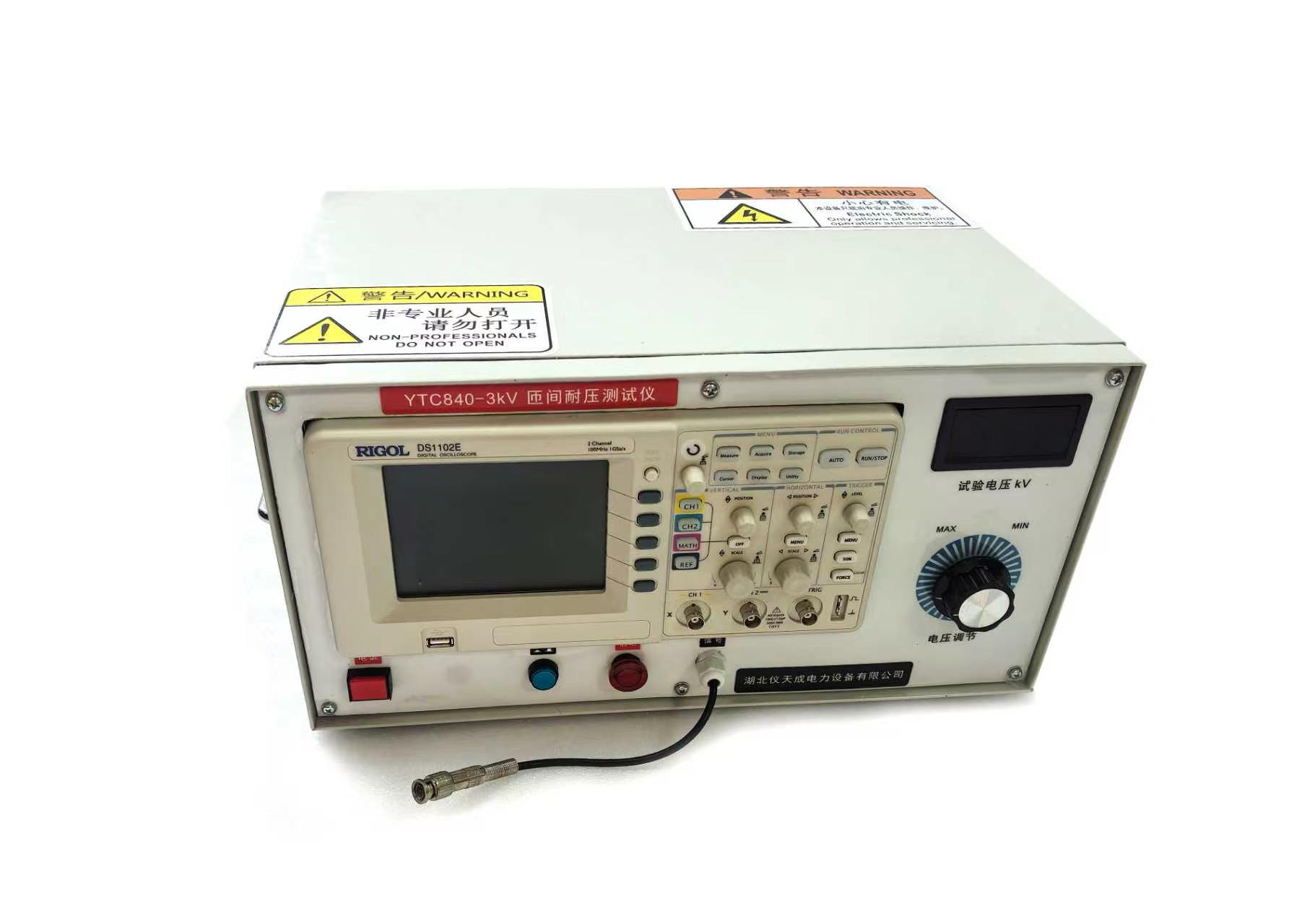

儀天成YTC840-3kV 匝間耐壓測試儀是采用脈沖波形比較法,以高壓沖擊波對二線圈或繞組進行過電壓的模擬檢測,并由示波器來判別二繞組波形差異的一種測試儀器。它不但能迅速、正確地判斷線圈或繞組匝間絕緣電暈放電、局部或相間短路、開路、接線嵌線錯誤、線圈平衡等各類故障，現已在相關行業得到廣泛的使用。

一、注意事項

★  儀器的電源必需可靠接地，嚴禁在沒有接地線的情況下，進行高壓測試。因?yàn)閿?shù)千伏的高電壓會使外殼帶高壓電，危害人身安全，和損壞低壓控制電路，儀器的接地輸出端子在儀器背部的左下方，需要用銅導線與接地線連接。

★  儀器發生故障需維修時，應由專業人員進行維修，儀器開箱維修時，需先用接地線對高壓電容器放電后方可進行，以免受到電擊。

二、名詞解釋

■  參照電機（線圈）：

可挑選任意一個電機（線圈）,與多個同一規格被測電機（線圈）進行比較，如果顯示屏顯示波形都重合,該電機（線圈）即可作為參照電機（線圈）；

■  被測電機（線圈）：

測試前不知道線圈是否存在匝間絕緣問題的電機（線圈）；

■  電機（線圈）連接：

常見的電機（線圈）連接方式為與單相電機（線圈）的連接以及與三相電機的連接；

單相電機（繞組）：紅夾—黃夾（接地線）接單相電機（線圈）；

三相電機：將紅夾—黃夾（接地線）接U-V相并保存波形，然后于U-W相、W-V相測試波形進行比較；

■  故障判別：

當示波器顯示屏顯示被測線圈的波形與參照線圈不重合或抖動時，表示被測線圈有故障，一般測試只需2~3秒即可完成一組電機（線圈）的測試；

■  匝間耐壓儀測試中常見故障：

匝間短路、匝間開路、線圈電暈放電，局部短路、接線錯誤、線圈平衡等；

三、技術參數

●  波前時間：0.1 ~ 0.5μs

●  極　　性：負極性

●  峰值顯示電壓：0.2 ~ 3 kV（連續可調）

●  儀器輸出：?jiǎn)胃邏夯芈?/span>

●  最大輸出能量：1J

●  顯示配置：配彩色數字存儲示波器，可快速度判別電機相的故障。

●  絕緣電阻：電源輸入端對機架的絕緣電阻大于等于20M歐姆；

●  介電強度：電源輸入端對機架能夠承受1500V/50HZ  1min 耐電壓試驗，無飛狐，無擊穿現象；

●  工作電源：220V ± 5 % 50Hz

●  功    耗： <1000 VA

●  外型尺寸（寬、高、深）：450×350×280（mm）

●  重    量：35 kg

儀天成YTC840-3kV匝間耐壓測試儀適用于額定電壓660V及以下微電機、中小型電機、直流電機的繞組匝間絕緣檢測；也可用于變壓器繞組、電器線圈繞組的匝間絕緣檢測。

湖北儀天成電力設備有限公司
2026年6月4日
